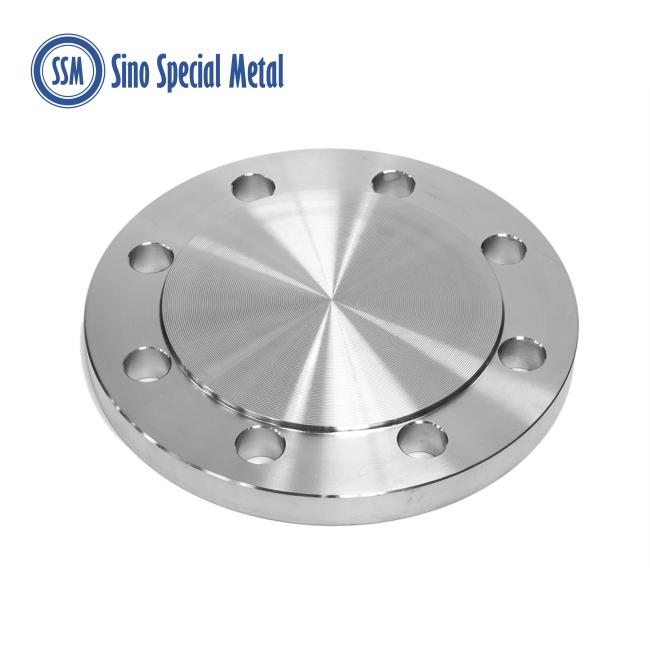

Slepá príruba (tiež nazývaná „príruba uzatváracej dosky“) je inštalovaná na konci potrubného systému na ukončenie potrubia. Nemá stredový otvor (vývrt), takže cez prírubu nepreteká. Slepú prírubu možno použiť na izoláciu potrubia, ventilu alebo tlakovej nádoby. Tento typ príruby je dostupný vo všetkých veľkostiach a triedach a môže používať plochú, vyvýšenú alebo prstencovú spojovaciu plochu.
|
|
|
|

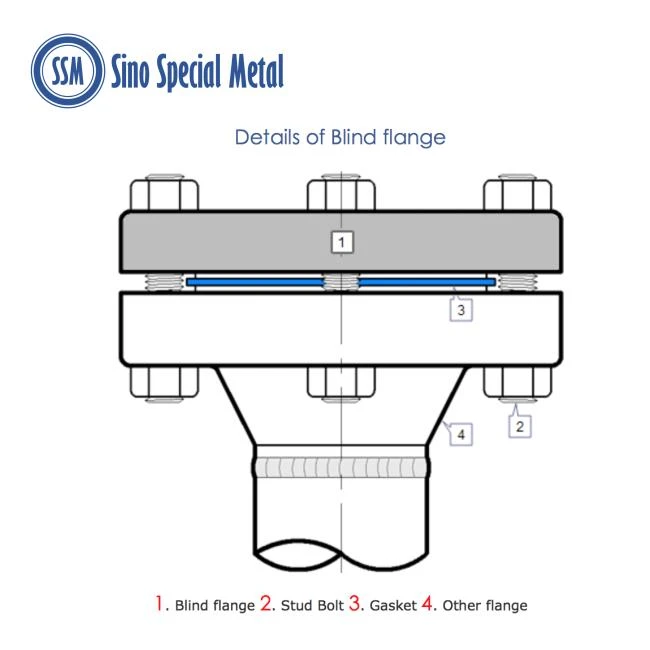

Podrobnosti o slepej prírube: 1. slepá príruba; 2. závrtná skrutka |
|
Slepá príruba môže nahradiť uzáver na privarenie v prípade potreby predĺženia potrubia, alebo v prípade potreby kontroly potrubia (odstránením slepej príruby sa dostanete do vnútra potrubia). Tento typ príruby možno použiť aj ako prístupový bod tyče na odtokových systémoch. V závislosti od aplikácie môže byť slepá príruba vyvŕtaná a použitá ako nasúvacia príruba alebo môže byť závitovaná a použitá ako závitová príruba.
Napriek svojmu zjednodušenému dizajnu je tento typ príruby pomerne drahý.
Techniky nedeštruktívneho testovania (NDT).
Slepé príruby zvyčajne nie sú súčasťou žiadneho programu rutinnej nedeštruktívnej kontroly (NDI). Ako preventívne opatrenie je možné zmerať hrúbku slepej príruby, ale zriedka sa to stáva.
normy ASME
Norma ASME B16.5 podrobne uvádza rozmery a požiadavky na toleranciu pre slepé príruby.
Štandardná špecifikácia pre slepé príruby
|
Rozmery |
ANSI B16.5, ANSI B16.47 séria A a B, MSS SP44, ASA, API-605, AWWA, vlastné výkresy |
|
Veľkosť |
1/2" (15 NB) až 48" (1200 NB) |
|
Trieda |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN štandard ND-6,10, 16, 25, 40 atď. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN633, DIN2634, DIN2 DIN38, DIN2 DIN2635, DIN2 DIN2635, DIN2635 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Typ čela príruby |
Plochá plocha (FF), vyvýšená plocha (RF), krúžkový kĺb (RTJ) |
Materiál a druhy slepých prírub
|
Nerezová zaslepovacia príruba |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Oceľové slepé príruby Duplex & Super Duplex |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Zaslepovacie príruby z uhlíkovej ocele |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Nízkoteplotné zaslepovacie príruby z uhlíkovej ocele |
ASTM A350, LF2, LF3 |
|
Zaslepovacie príruby z legovanej ocele |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Zaslepovacie príruby z ocele zo zliatiny medi |
ASTM SB 61 , SB62 , SB151 , SB152 UNS č. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS č. C 10100, 10200, 101200, 01200,002000 |
|
Zliatina niklu Slepé príruby |
ASTM SB564, SB160, SB472, SB162 Nikel 200 (UNS č. N02200), Nikel 201 (UNS č. N02201), Monel 400 (UNS č. N04400), Monel 500 (UNS č. N05500), Inconel č. N05500 N08800), Inconel 825 (UNS č. N08825), Inconel 600 (UNS č. N06600), Inconel 625 (UNS č. N06625), Inconel 601 (UNS č. N06601), Hastelloy C 276 (UNS č. 10276 20 (UNS č. N08020) |
ASME B16.5 Vyvýšené slepé príruby Dostupné typy
|
Slepá vyvýšená čelná príruba |
Zvýšené slepé príruby |
|
Slepá príruba ANSI B16.5 |
Rozmery slepej príruby |
|
Príruby ASME B16.5 BLRF |
ANSI B16.5 Trieda 150 Slepé príruby |
|
Dodávatelia zaslepovacích prírub z nehrdzavejúcej ocele |
Slepá príruba SS |
|
Predajca záslepiek |
Vývozca prírub ASME B16.47 série A a B BLRF |
|
ANSI B16.5 trieda 150 BLRF Držiak príruby |
Rozvádzače so slepou prírubou ANSI 150 |
|
Slepá príruba z uhlíkovej ocele |
Vysoko kvalitný výrobca prírub BLRF |
|
Príruba ASTM A182 z nehrdzavejúcej ocele BLRF |
Duplexná oceľová slepá príruba |
|
Super duplexná oceľová slepá kovaná príruba |
Medené niklové slepé potrubné príruby |
|
Príruby BLRF zo zliatiny niklu |
Hastelloy Flat Faced Blind Flanges Stockist |
|
Titánové príruby ASME B16.47 série A a B BLRF |
Slepé príruby Inconel |
ANSI B16.5 Slepá príruba Použitie
Slepé príruby ASME B16.5 sú známe tým, že poskytujú výnimočný výkon a sú všeobecne vyvinuté na splnenie požiadaviek. Ponúkame široký sortiment plochých slepých prírub prostredníctvom celosvetovej siete skladových pobočiek. Tieto slepé príruby sa používajú v rôznych odvetviach, ako sú:
Nerezové slepé príruby sa používajú v ropovode a plynovodoch
Slepé vyvýšené čelné príruby sa používajú v chemickom priemysle
Príruby z legovanej ocele BLRF sa používajú v inštalatérstve
Ploché slepé príruby sa používajú pri vykurovaní
Slepé potrubné príruby sa používajú v systémoch zásobovania vodou
Slepé kované príruby ANSI B16.5 sa používajú v elektrárni
Blind Plate Flanges sa používa v papierenskom a celulózovom priemysle
Slepá príruba sa používa vo všeobecných aplikáciách
